Chiều Dài Tối Đa Của Cáp USB và Các Yếu Tố Ảnh Hưởng

Tiêu Chuẩn USB và Chiều Dài Tối Đa

Bạn đã từng gặp phải tình huống cần kết nối một thiết bị USB với máy tính nhưng không thể di chuyển cả hai thiết bị? Không có lựa chọn không dây, vì vậy kết nối có dây là cách duy nhất. Tuy nhiên, các cáp USB trong nhà hoặc văn phòng của bạn đều có chiều dài hạn chế. Tại sao lại như vậy? Tại sao cáp USB bị giới hạn và chúng có thể dài bao nhiêu?

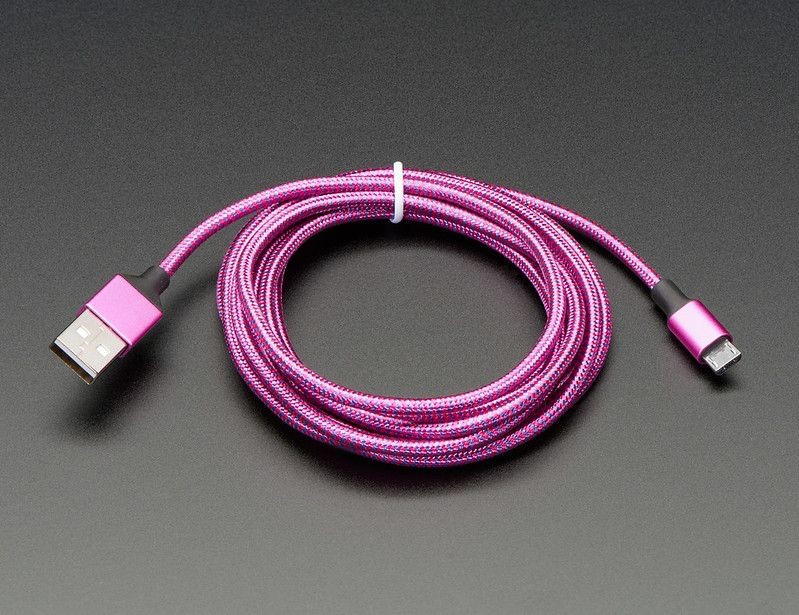

Cáp USB A đến Micro B màu hồng và tím

Điều này phần lớn là do Diễn đàn Thực hiện USB (USB-IF), tổ chức chịu trách nhiệm định nghĩa và triển khai các tiêu chuẩn USB trên toàn thế giới. Bạn có thể mong đợi mỗi thế hệ USB sẽ có tốc độ truyền dữ liệu tốt hơn qua khoảng cách dài hơn, nhưng thực tế lại ngược lại. Cáp USB càng dài, tín hiệu càng dễ bị suy giảm.

Diễn đàn Thực hiện USB (USB-IF) đã định nghĩa chiều dài cáp tối đa cho các tiêu chuẩn USB khác nhau:

Nhìn chung, khi USB phát triển để đạt tốc độ truyền dữ liệu tối đa nhanh hơn, từ Tốc độ Thấp (1.5Mbps) trong USB 1.0 lên đến USB4 với tốc độ 80/120Gbps ngày nay, chiều dài cáp tối đa đã giảm. Điều này chủ yếu liên quan đến việc duy trì tính toàn vẹn tín hiệu ở tốc độ cao hơn. Bạn cũng cần xem xét loại cáp USB nào nên sử dụng.

Các Yếu Tố Giới Hạn Chiều Dài Cáp USB

Nhiều yếu tố kỹ thuật hạn chế chiều dài của cáp USB:

• Suy Giảm Tín Hiệu: Tất cả các cáp đều hoạt động như bộ lọc thông thấp, làm giảm các thành phần tín hiệu tần số cao. Ở tốc độ USB 3.x, tín hiệu chứa các thành phần tần số cao lên đến vài GHz, bị giảm dần theo khoảng cách. Sự biến dạng này biểu hiện dưới dạng nhiễu, lỗi dữ liệu và tốc độ truyền dữ liệu tối đa thấp hơn.
• Nhiễu Tín Hiệu: Cáp dài hơn dễ bị ảnh hưởng bởi nhiễu điện từ, hoạt động như ăng-ten thu sóng nhiễu từ các thành phần xung quanh. Điều này làm hỏng và biến dạng tín hiệu USB. Việc che chắn đúng cách có thể giúp giảm thiểu vấn đề này.
• Cung Cấp Năng Lượng: Cáp USB mỏng có một điện trở nhất định trên mỗi đơn vị chiều dài. Qua khoảng cách dài, điện trở cáp này gây ra sự sụt áp đáng kể do khả năng cung cấp năng lượng cao qua cáp USB-C. Điều này ảnh hưởng đến dòng chảy năng lượng ổn định cho các thiết bị kết nối.
• Thời Gian: Độ trễ truyền trong cáp có nghĩa là thời gian của tín hiệu USB có thể bị trôi và rung so với nguồn của chúng. Điều này làm biến dạng mẫu mắt tín hiệu và phục hồi đồng hồ, có thể gây ra lỗi dữ liệu hoặc thất bại trong việc bắt tay thiết bị.

Dựa trên các yếu tố trên, USB-IF đã quyết định chiều dài tối đa từ ba đến năm mét cho các tiêu chuẩn tốc độ thấp hơn, trong khi các tín hiệu SuperSpeed nhanh nhất chỉ dành cho các đoạn cáp một mét để đảm bảo hiệu suất.

Sử Dụng Cáp USB Dài Hơn

Mặc dù các thông số kỹ thuật của USB cung cấp chiều dài tối đa được khuyến nghị, nhưng vẫn có thể sử dụng cáp USB dài hơn và có nhiều cách để kéo dài chiều dài của cáp USB (hoặc khoảng cách mà tín hiệu hoặc dữ liệu phải đi qua với nhiều cáp).

Người dùng điện thoại thông minh hiện đại và cáp USB

Ví dụ, các thiết bị Tốc độ Thấp (USB 1.x) có thể hoạt động bình thường trên cáp dài hơn do tốc độ tín hiệu chậm 1.5Mbps. Điều này không phải lúc nào cũng đúng và liên quan đến chất lượng cáp và các yếu tố khác, nhưng nó có thể xảy ra. Sau đó, bạn có cáp chủ động với bộ lặp tích hợp có thể tái tạo và khôi phục tín hiệu USB cho chiều dài lên đến 15-20 mét. Có thêm thông tin về cáp USB chủ động bên dưới, trong khi bạn cũng có thể xem xét tốc độ truyền dữ liệu của USB-C.

Nếu một cáp USB đơn lẻ không thể đạt đến nơi bạn cần và bạn không có lựa chọn sử dụng cáp USB chủ động, bạn có thể sử dụng bộ mở rộng USB. Bộ mở rộng USB chia kết nối thành hai đoạn cáp với bộ khuếch đại ở giữa để tăng cường và điều kiện lại tín hiệu. Điều này có thể cho phép khoảng cách 10 mét hoặc hơn tùy thuộc vào chất lượng sản phẩm, nhưng bạn có thể cần nhiều bộ mở rộng hoặc rơ-le để bao phủ khoảng cách lớn hơn. Bạn cũng có thể sử dụng các hub USB làm bộ lặp trung gian cho các kết nối nhiều đoạn. Hub tái tạo tín hiệu, cho phép khoảng cách cáp tổng dài hơn.

Tuy nhiên, có những yếu tố khác cần xem xét khi sử dụng cáp USB dài hơn.

Một cáp USB “cao cấp” với việc khớp trở kháng đúng, che chắn và dẫn điện năng dày hơn sẽ duy trì tính toàn vẹn tín hiệu tốt hơn qua khoảng cách dài hơn. Ngược lại, cáp USB quang sử dụng ánh sáng để truyền dữ liệu thay vì tín hiệu điện. Điều này loại bỏ giới hạn chiều dài nhưng yêu cầu bộ chuyển đổi để kết nối với thiết bị, điều này tốn kém hơn.

Bạn Có Nên Sử Dụng Cáp USB Chủ Động?

Cáp USB chủ động là một lựa chọn để mở rộng kết nối USB vượt qua chiều dài cáp tiêu chuẩn. Một cáp USB chủ động sẽ đắt hơn cáp thụ động (thông thường) vì nó đi kèm với các thành phần bổ sung để giúp tăng cường và duy trì tín hiệu.

Thông thường, một cáp USB chủ động sẽ chứa một bộ lặp tín hiệu cho phép tín hiệu đi xa hơn mà không bị suy giảm. Tuy nhiên, cáp USB chủ động yêu cầu nguồn điện. Điều này thường được lấy từ thiết bị chủ (như máy tính của bạn) nhưng cũng có thể đến từ ổ cắm điện với bộ chuyển đổi USB hoặc tương tự.

Cáp USB chủ động thường được sử dụng với các thông số kỹ thuật USB mới hơn, chẳng hạn như USB 3.x, để đảm bảo lưu lượng dữ liệu tối đa qua khoảng cách lớn hơn. Về điều này, một cáp USB chủ động chất lượng tốt có thể truyền dữ liệu đáng tin cậy lên đến 20 mét.

Các Vấn Đề Tiềm Ẩn Với Cáp USB Dài

Mặc dù USB rất linh hoạt, mỗi cáp đều có sự đánh đổi về hiệu suất. Hiểu rõ ảnh hưởng của chiều dài cáp giúp giải thích các vấn đề và đưa ra lựa chọn thông minh khi mua và kết nối các thiết bị USB.

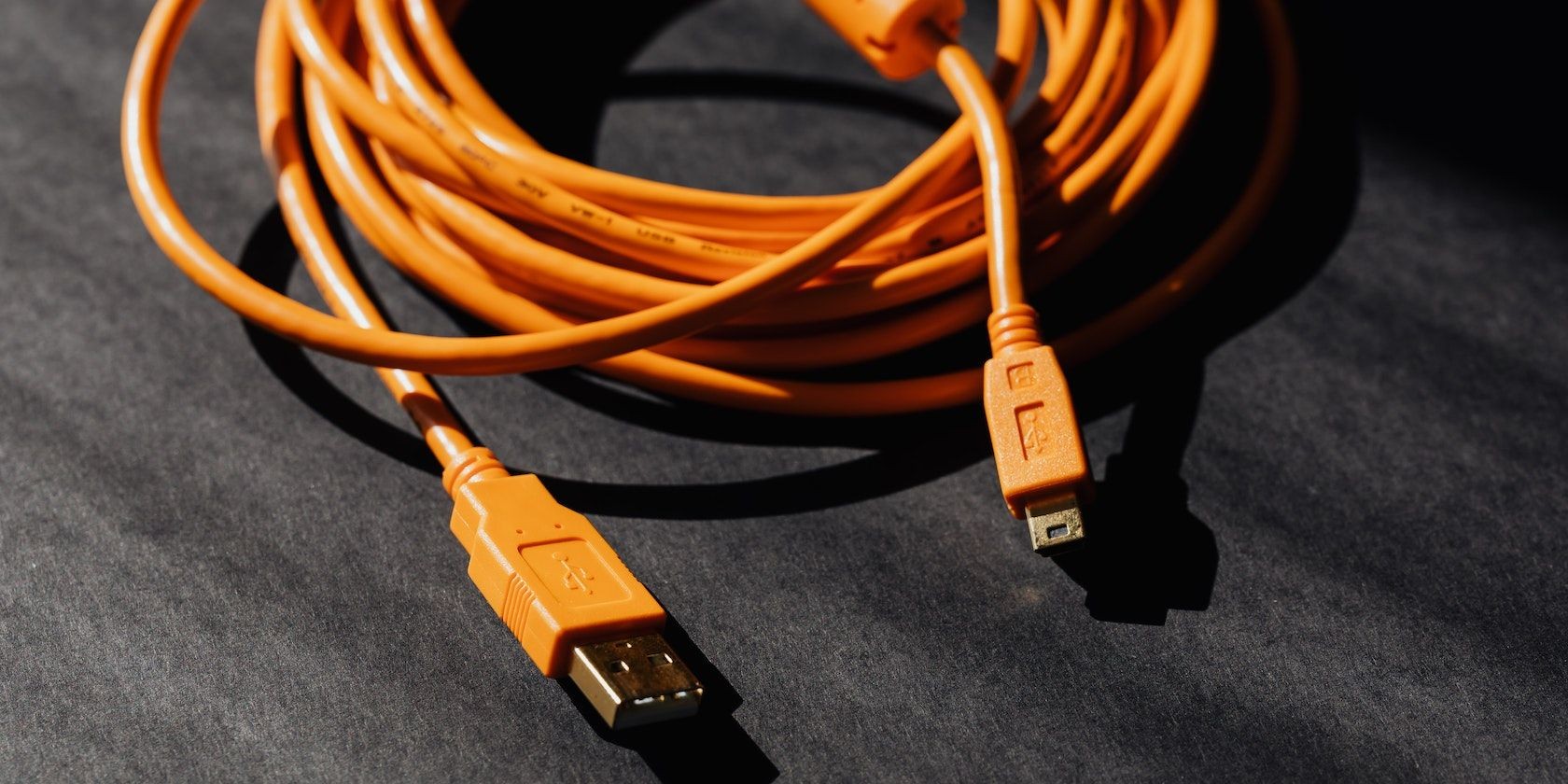

Cáp sạc USB màu cam trên bề mặt đen

Sử dụng cáp USB dài hơn thường là một lựa chọn khả thi, nhưng bạn có thể gặp phải một số vấn đề.

Các vấn đề về tốc độ dữ liệu và hiệu suất là những vấn đề phổ biến nhất liên quan đến cáp USB dài. Ví dụ, một cáp USB 3.2 Gen 2×2 dài ba mét có thể chỉ hỗ trợ đáng tin cậy 10Gbps, trong khi bạn gần như chắc chắn sẽ gặp vấn đề về tốc độ truyền dữ liệu với cáp USB4 dài hơn một mét (và không, USB4 và USB-C không phải là một!).

Tùy thuộc vào chiều dài cáp USB và thông số kỹ thuật USB, bạn có thể thấy một số thiết bị và dịch vụ không hoạt động như mong đợi, trong khi băng thông bị ảnh hưởng bởi việc sửa lỗi cũng có thể cản trở hiệu suất.

Cũng có vấn đề về cung cấp năng lượng qua USB. Đơn giản là một số thiết bị sẽ không hoạt động nếu cáp USB quá dài và không lấy đủ năng lượng từ thiết bị chủ.

Sử Dụng Cáp USB Đúng Chiều Dài Cho Công Việc

Khi bạn biết chiều dài tối đa của cáp USB, bạn có thể lập kế hoạch tốt hơn cho việc sắp xếp phần cứng mà không cần mua rơ-le, cáp USB chủ động, hub USB hoặc các thiết bị khác. Tuy nhiên, có những lúc sử dụng cáp USB dài là không thể tránh khỏi, nhưng ít nhất bạn sẽ biết mình có thể đẩy xa đến đâu mà không gặp phải mất tín hiệu hoặc mất dữ liệu.
