Hướng Dẫn Chi Tiết Về Oscilloscope: Công Cụ Không Thể Thiếu Cho Người Yêu Điện Tử

Oscilloscope Được Sử Dụng Để Làm Gì?

Vai trò của oscilloscope là thu và hiển thị tín hiệu đến. Đôi khi, tín hiệu cũng được ghi lại để bạn có thể nghiên cứu kỹ hơn sau này.

Nguyên Lý Hoạt Động Của Oscilloscope

Oscilloscope thường có ít nhất hai đầu nối. Một đầu nối với mặt đất, trong khi đầu còn lại được sử dụng để “dò” một điểm trên mạch điện. Sự khác biệt về điện áp giữa hai điểm này là điều được thu lại. Oscilloscope có thể là analog hoặc kỹ thuật số, nhưng cả hai đều hoạt động theo cách tương tự.

Oscilloscope analog

Những Tính Năng Cần Có Của Oscilloscope

Khi mua oscilloscope, bạn sẽ phải đối mặt với nhiều thuật ngữ chuyên môn, nhưng chúng tôi sẽ giúp bạn hiểu rõ hơn.

Tốc Độ Lấy Mẫu Và Độ Sâu Bit

Hầu hết các oscilloscope hiện đại đều là kỹ thuật số và được tích hợp sẵn các bộ chuyển đổi tín hiệu analog sang số (ADC). Chất lượng của quá trình chuyển đổi phụ thuộc vào hai yếu tố: tốc độ lấy mẫu tín hiệu đến và số bit được sử dụng để mô tả mỗi mẫu.

Trong thế giới oscilloscope, tốc độ lấy mẫu được thể hiện bằng MSPS hoặc GSPS (Mega hoặc Giga Mẫu Mỗi Giây). Nó khác với băng thông, được thể hiện bằng Hz. Băng thông áp dụng cho phần analog của máy—các thành phần cùng nhau hoạt động như một bộ lọc thông thấp, giữ lại các tần số thấp trong khi loại bỏ các tần số cao hơn. “Băng thông” ở đây là tần số mà tín hiệu bị suy giảm ở một mức độ nhất định. Thường là 3db, tương đương với việc giảm một nửa cường độ tín hiệu.

Độ sâu bit cũng rất quan trọng. Với một bit cho mỗi mẫu, chúng ta có thể ghi lại hai trạng thái: bật và tắt hoặc 0 và 1. Khi có nhiều bit hơn để sử dụng, chúng ta có thể sử dụng nhiều giá trị hơn để xấp xỉ tín hiệu đến:

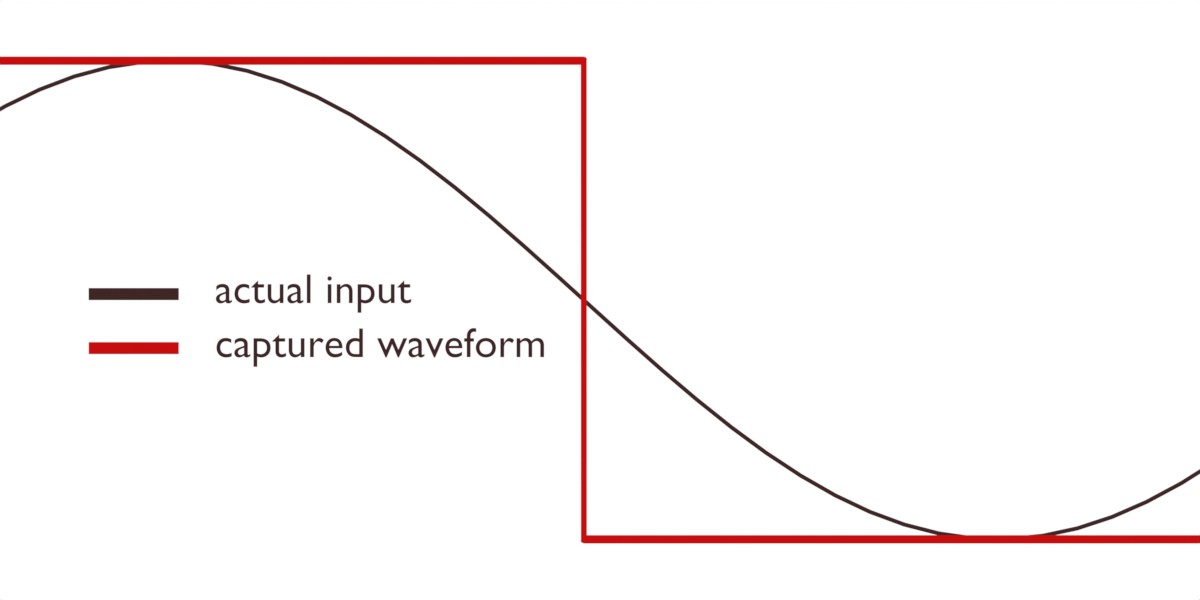

Hoạt động của độ sâu bit

Một oscilloscope 16 bit có thể biểu diễn 65,536 giá trị, trong khi một oscilloscope 12 bit chỉ có thể biểu diễn 4,096 giá trị. Tuy nhiên, để độ chính xác kỹ thuật số này có ý nghĩa, tỷ lệ tín hiệu trên nhiễu cần phải khá tốt. Chúng tôi đã viết về hệ nhị phân và tại sao nó lại quan trọng tại đây.

Đầu Nối

Oscilloscope thường có đầu nối loại BNC hoặc SMA. Hãy chọn loại đầu nối phù hợp với các đầu dò mà bạn đang mua. Nếu bạn đang đo các loại tín hiệu nhất định, như âm thanh mức dòng, bạn có thể tìm kiếm bộ chuyển đổi để sử dụng các đầu vào TS, TRS hoặc RCA.

Một điều cần xem xét khác là số lượng đầu nối có sẵn. Oscilloscope có nhiều đầu vào có thể giám sát nhiều tín hiệu cùng lúc. Nếu bạn đang kết nối thiết bị qua I2C hoặc SPI, điều này sẽ cho phép bạn chồng chéo các dạng sóng và kiểm tra xem mọi thứ có đồng bộ hay không.

Đầu Dò Thụ Động Hay Chủ Động?

Đầu dò có thể là thụ động hoặc chủ động. Đầu dò thụ động có một điện trở tích hợp và một tụ điện có thể điều chỉnh, được kết nối song song bên trong. Đầu dò chủ động phức tạp hơn và hoạt động qua các bộ khuếch đại nhỏ trên bo mạch. Đầu dò chủ động có thể thích hợp hơn để làm việc với các tín hiệu nhanh vì chúng ít bị ảnh hưởng đến tín hiệu đang được đo.

Điện Trở

Giá trị của điện trở bên trong đầu dò xác định mức độ trở kháng bạn nhận được. Hai lựa chọn chính là một megaohm hoặc năm mươi ohm. Nếu bạn mới bắt đầu, thì kết nối 1MΩ thường là đủ. Đầu dò 50Ω thường được dành cho các mạch điện áp thấp, tần số cao.

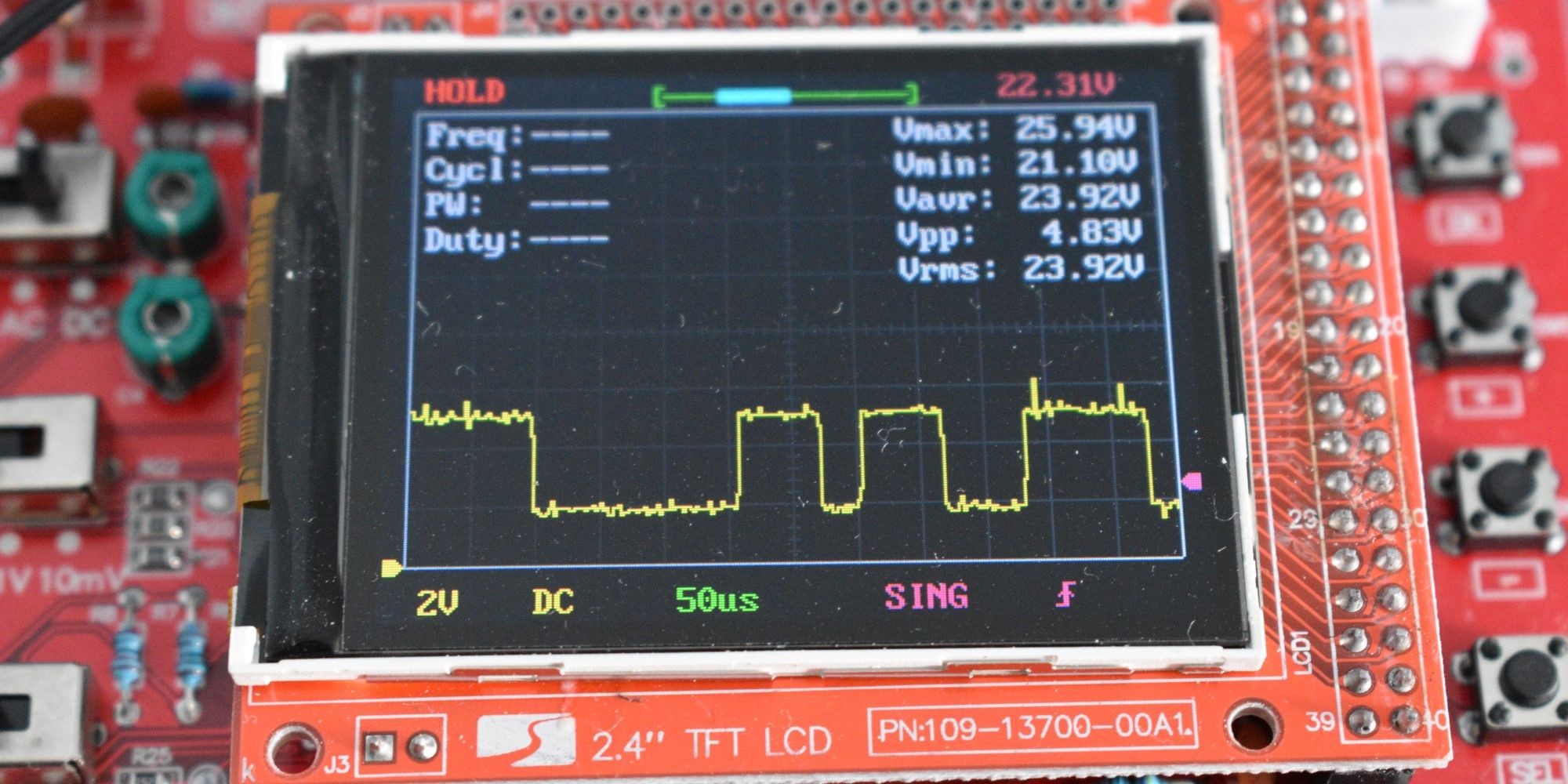

Oscilloscope DSO138

Oscilloscope Là Công Cụ Tuyệt Vời Cho Những Người Yêu Thích Điện Tử

Oscilloscope là một thiết bị rất hữu ích, dù bạn đang làm việc trong phòng thí nghiệm cao cấp hay trong nhà kho của mình. Việc cố gắng xây dựng và khắc phục sự cố của mạch điện mà không có nó giống như xào nấu mà không có chảo. Hãy đầu tư và không hối hận!
