Tầm Quan Trọng của VRM Trong Bo Mạch Chủ: Bí Quyết Để Hiệu Suất CPU Tối Ưu

VRM Hoạt Động Như Thế Nào?

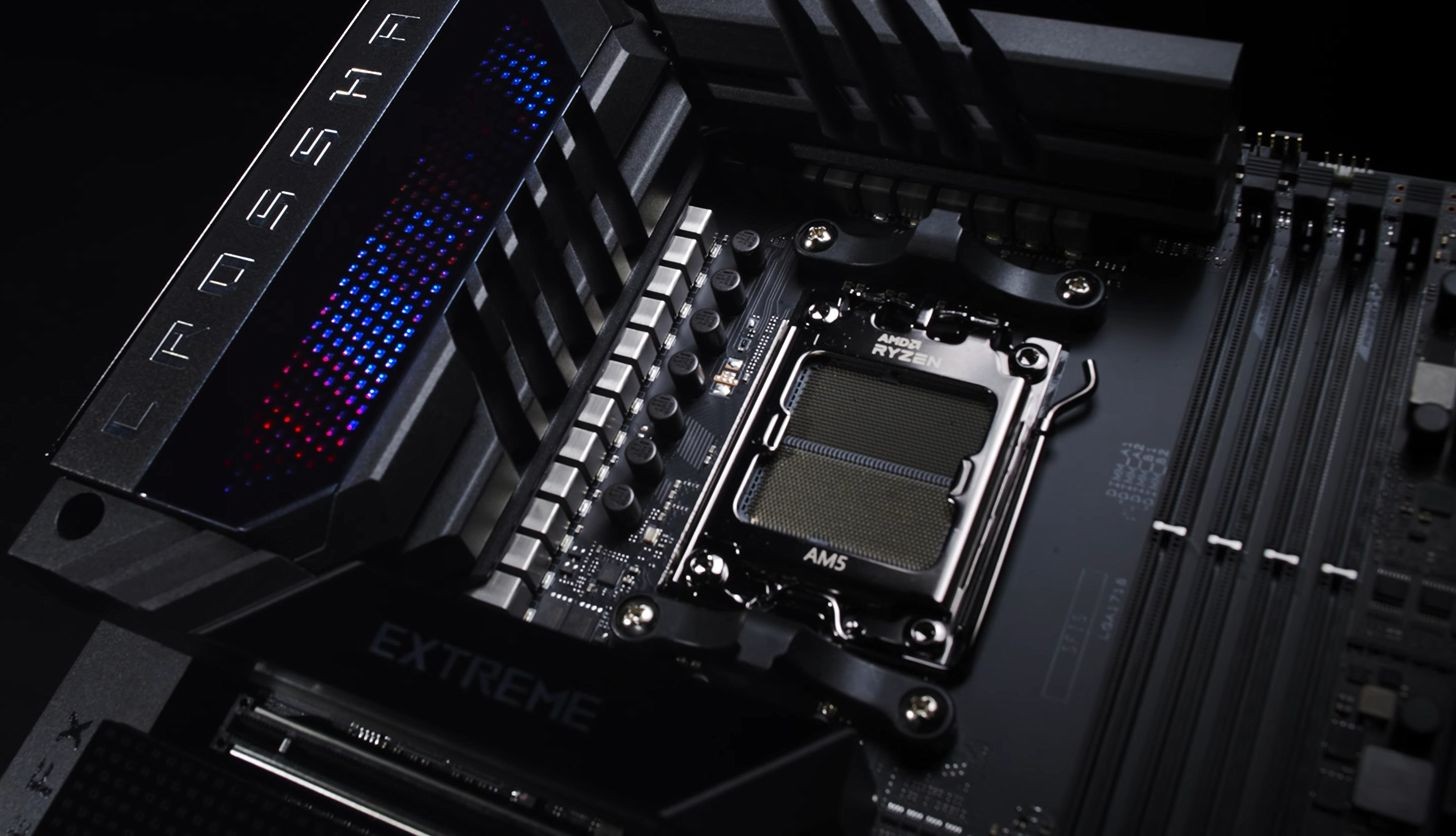

Mạch điều chỉnh điện áp trên bo mạch chủ ASUS

VRM trên bo mạch chủ, còn được gọi là mô-đun nguồn xử lý, là một bộ chuyển đổi buck chuyên dụng (DC sang DC) giúp điều chỉnh và chuyển đổi điện áp để phù hợp với yêu cầu cụ thể của CPU, bộ nhớ và các thành phần khác. Có thể coi VRM như các nguồn điện mini, tương tự như đơn vị chính, lấy điện AC 120 hoặc 240V từ ổ điện và giảm xuống mức điện áp DC thấp hơn nhiều (12V/5V/3.3V).

VRM trên bo mạch chủ thực hiện cùng một hoạt động như PSU nhưng ở mức độ thứ cấp. Mục tiêu chính của chúng là chuyển đổi điện áp đầu vào 12V từ các đầu nối EPS 8/4 chân thành điện áp hoạt động phù hợp cho các CPU hiện đại (thường trong khoảng 1.1-1.5V).

Hơn nữa, VRM đóng vai trò quan trọng trong việc truyền tải điện áp sạch và ổn định đến mọi thành phần tiêu thụ điện trong PC, giảm khả năng xảy ra các đợt tăng điện áp đột ngột hoặc VDroops. Nhờ khả năng chuyển đổi ổn định, các mạch điều chỉnh điện áp cũng cho phép nhiều thế hệ CPU (với điện áp lõi động) hoạt động tối ưu trên chipset bo mạch chủ tương thích.

Các Thành Phần Của VRM

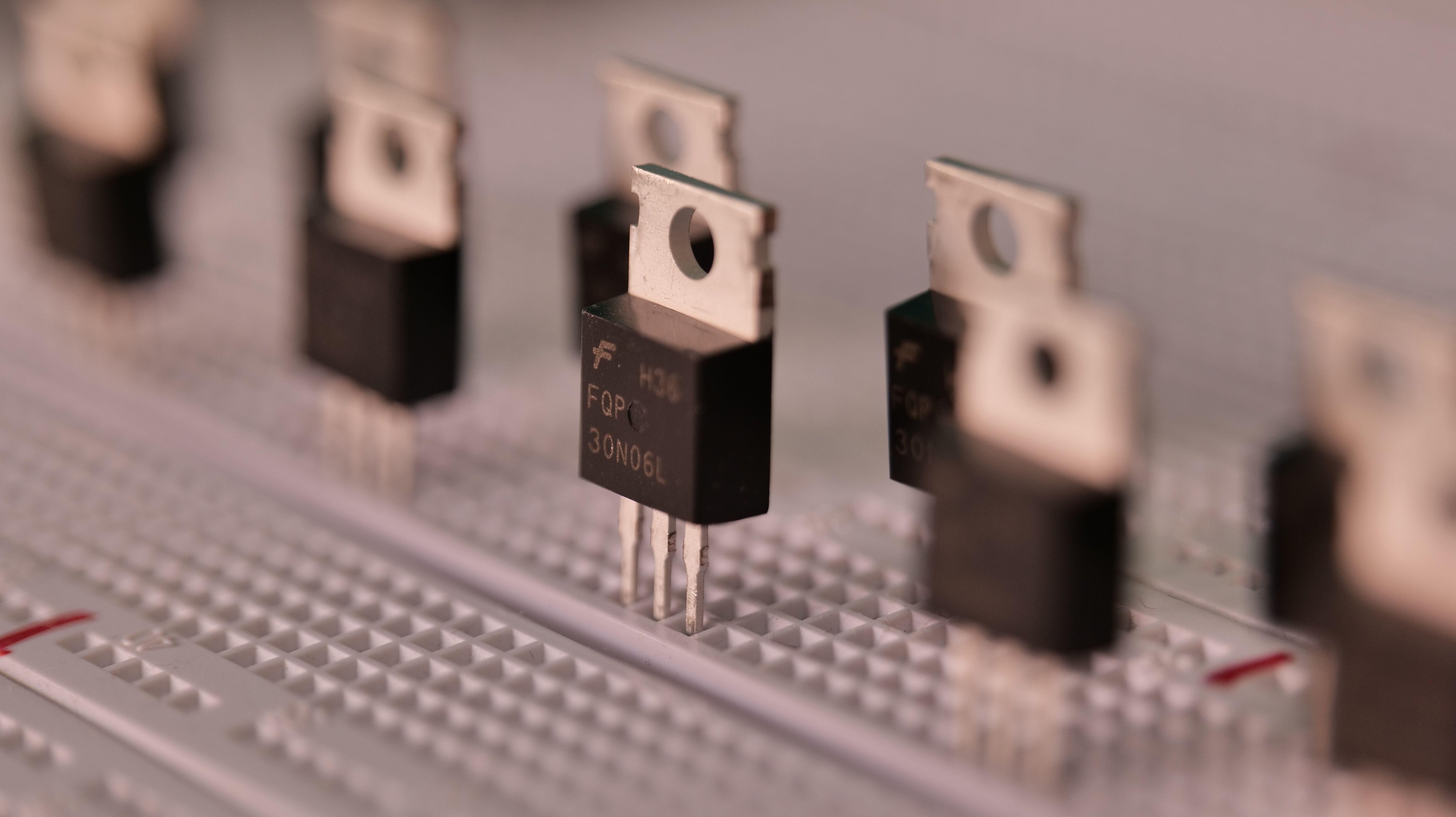

MOSFETs trên bo mạch

Mặc dù nhiều người coi VRM là một đơn vị độc lập, tự chứa, nhưng từ viết tắt này đại diện cho một tập hợp các thành phần điện tử khác nhau xung quanh ổ cắm CPU (LGA hoặc PGA) và khe DIMM trên bo mạch chủ. Các mạch điều chỉnh điện áp bao gồm sự kết hợp của các công tắc MOSFET hoạt động cùng với tụ điện, cuộn cảm và bộ điều khiển PWM để hỗ trợ quá trình pha điện.

Dưới đây là cái nhìn tổng quan toàn diện về tất cả các thành phần thiết yếu tạo nên VRM của bo mạch chủ.

1. MOSFETs

MOSFETs (Transistor hiệu ứng trường bán dẫn kim loại-ô-xít) hoạt động như các cổng cách ly để khuếch đại hoặc giảm tín hiệu điện tử trong mạch điều chỉnh điện áp. Đơn giản hơn, các bán dẫn này điều khiển dòng điện đến CPU dựa trên tín hiệu và giá trị nhận được từ chip điều khiển PWM.

Một VRM một pha sử dụng hai công tắc MOSFET (phía thấp và phía cao) để hỗ trợ điều chỉnh điện áp đầu ra trung bình của mạch bằng cách chuyển đổi liên tục điện áp đầu vào. Vì cơ chế chuyển đổi xảy ra hàng trăm lần mỗi giây, MOSFETs thường sinh ra nhiều nhiệt, với nhiệt độ có thể vượt quá 150°C dưới tải nặng hoặc không có làm mát đầy đủ.

Do đó, các bán dẫn này thường được trang bị các tản nhiệt thụ động, quạt mini hoặc các khối nước để giảm thiểu vấn đề quá nhiệt và cải thiện hiệu quả hoạt động.

2. Cuộn Cảm

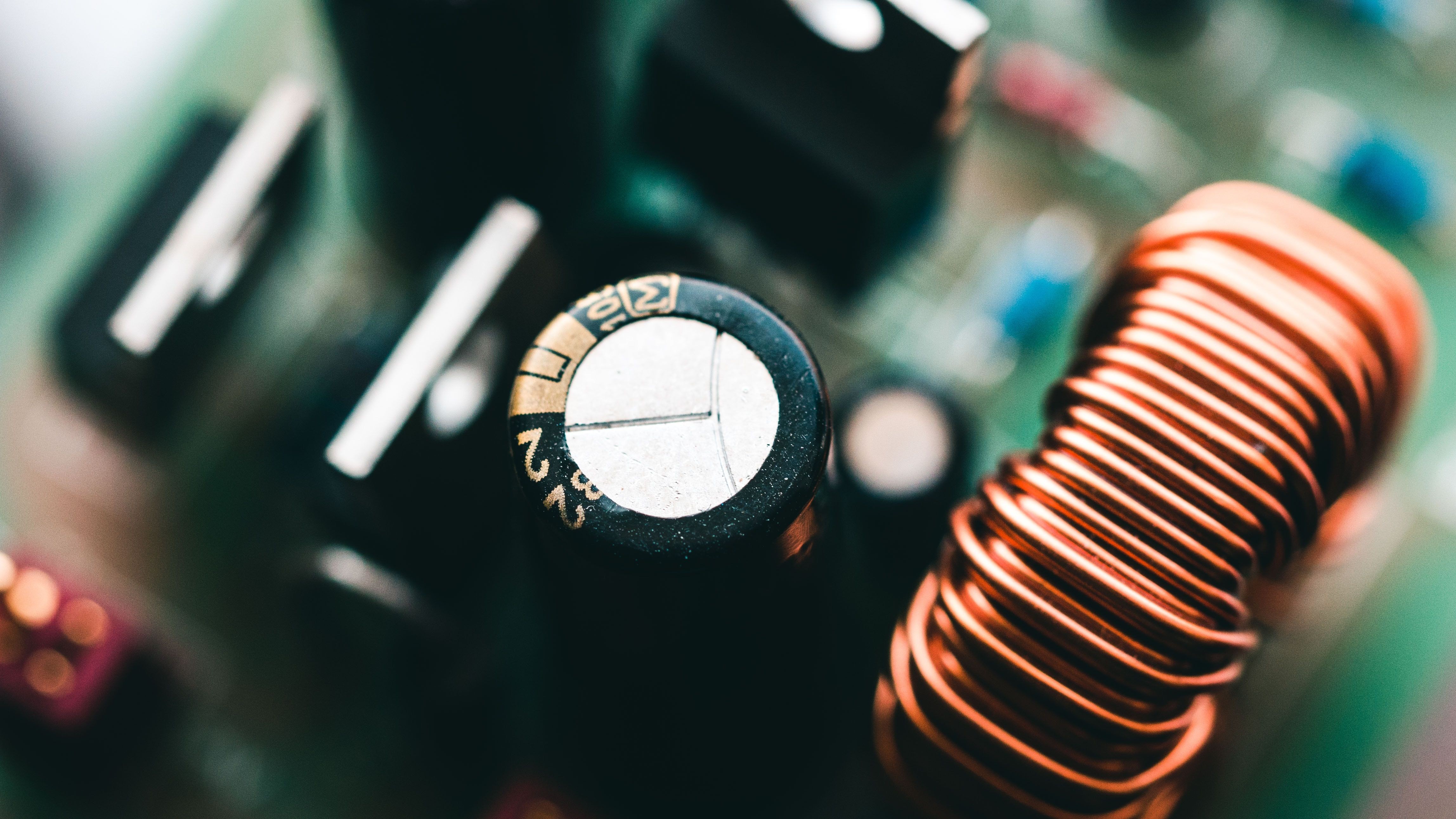

Cuộn cảm trên bo mạch

Cuộn cảm là các cuộn cảm hình khối chuyển đổi tín hiệu AC tần số cao thành tần số thấp hơn hoặc dòng điện trực tiếp trong mạch điều chỉnh điện áp. Với lõi từ hình vòng và cuộn dây cách điện quấn quanh nó, thiết bị điện tử này phục vụ hai mục đích – lưu trữ, lọc và tinh chỉnh nguồn điện và khả năng điều chỉnh cung cấp điện trong các tình huống cực đoan như ép xung hoặc tăng điện áp.

Ngoài ra, cần lưu ý rằng mỗi cuộn cảm tương ứng với một pha điện trên bo mạch chủ của bạn. Số lượng pha càng cao, việc truyền tải điện áp đến CPU càng ổn định.

3. Tụ Điện

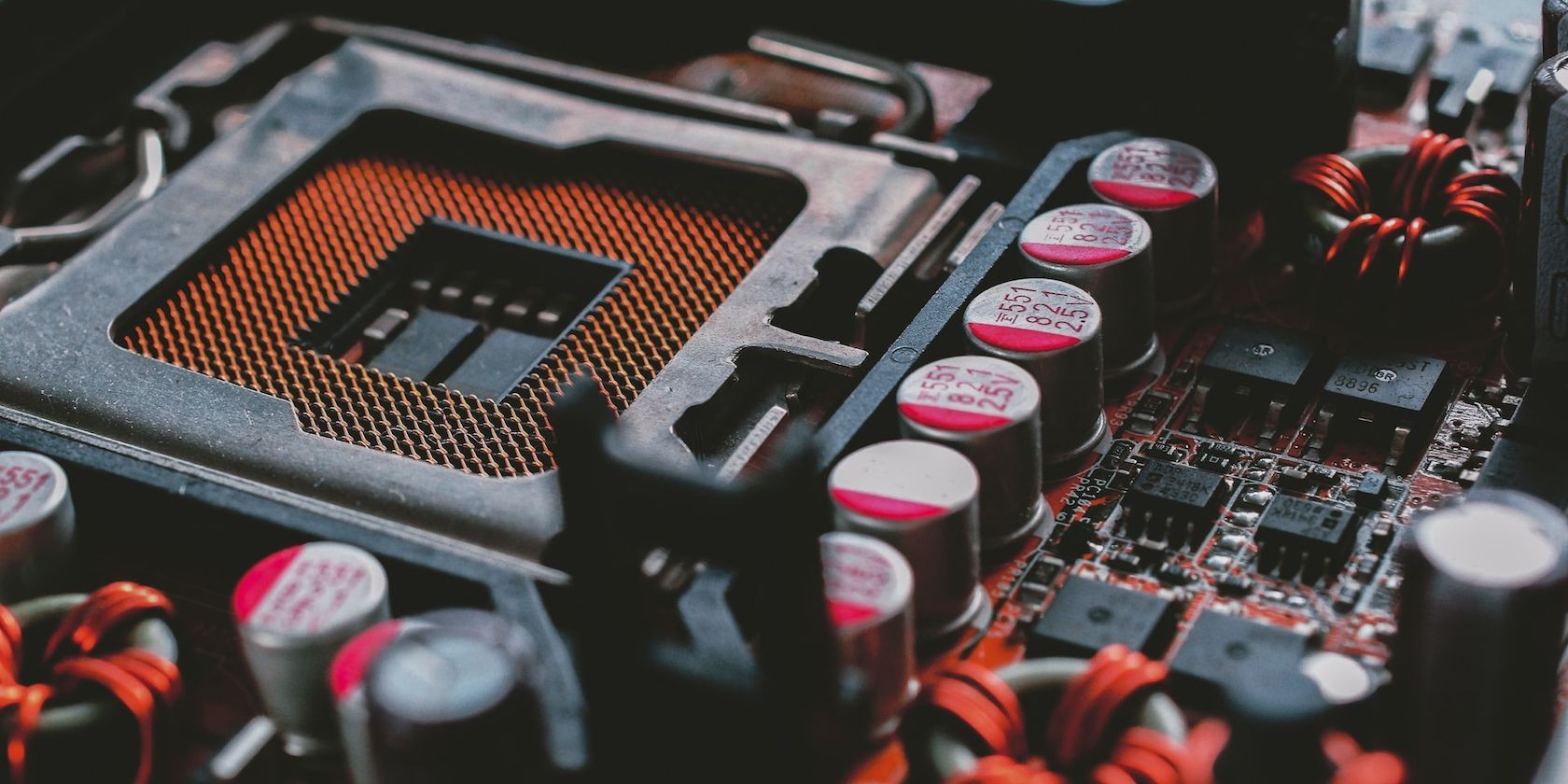

Tụ điện trên bo mạch chủ

Khác với cuộn cảm, tụ điện lưu trữ năng lượng trong trường điện và nhanh chóng xả dòng điện tích lũy vào các mạch kết nối khi cần thiết. Mục đích chính của các thành phần hình trụ này là ngăn chặn các đợt tăng điện áp đột ngột và giảm thiểu các gợn sóng trong mạch điều chỉnh điện áp.

Trong bối cảnh của VRM bo mạch chủ và các pha tương ứng, tụ điện, hoạt động như các đơn vị lưu trữ tạm thời, tích lũy dòng điện nhận được từ cuộn cảm và cung cấp năng lượng cần thiết cho CPU của bạn. Bất kỳ điện tích dư thừa nào từ các thiết bị này sẽ được hấp thụ hoặc giải phóng qua mạch nối đất.

4. Bộ Điều Khiển PWM

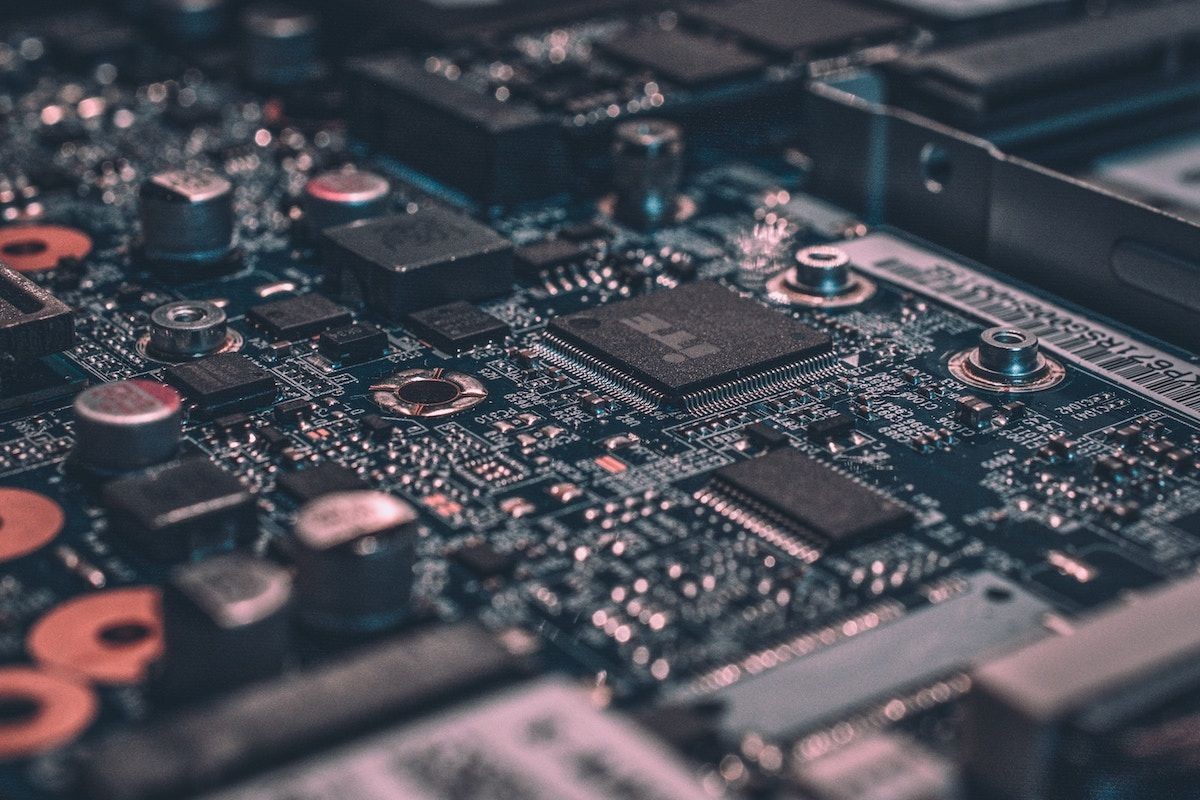

Bo mạch chủ máy tính

Bộ điều khiển PWM (điều chế độ rộng xung) hoặc IC lái (mạch tích hợp) tạo ra các xung PWM, sau đó được chuyển vào các thành phần tương tự cốt lõi của mạch điều chỉnh điện áp – MOSFETs và cuộn cảm. Ngoài việc giám sát, các bộ điều khiển đa pha này điều chỉnh động việc cung cấp năng lượng cho CPU, cho phép nó duy trì hiệu suất đỉnh điểm trong các công việc nặng.

Về cơ bản, bộ điều khiển PWM nhận điện áp tham chiếu của CPU của bạn (còn được gọi là VRef trong BIOS) và đo lường nó với điện áp hiện tại từ VRM của bo mạch chủ. Bất kỳ sự khác biệt nào giữa VRef và điện áp thực tế sẽ thúc đẩy thiết bị này điều chỉnh lại các tín hiệu, điều chỉnh ngay lập tức điện áp đầu ra.

Các thành phần cốt lõi của VRM cũng được bổ sung bởi các diode và điện trở, bảo vệ khỏi dòng điện chảy vào các thiết bị này vượt quá ngưỡng quy định.

VRM Đa Pha Trên Bo Mạch Chủ

Mạch điều chỉnh điện áp trên bo mạch chủ ASUS

Các CPU và GPU hiện đại yêu cầu một hệ thống cung cấp năng lượng mạnh mẽ, vượt xa khả năng của một VRM một pha. Để đạt được quy trình truyền tải tương đối ổn định và hiệu quả, các nhà sản xuất bo mạch chủ gần như luôn tích hợp nhiều bộ chuyển đổi buck song song, tạo ra giải pháp VRM đa pha.

Ban đầu, việc sắp xếp lệch pha của thiết lập VRM đa pha chia tải thành các giai đoạn năng lượng riêng biệt, phân phối nó trên một khu vực vật lý rộng hơn. Cách tiếp cận quản lý năng lượng tinh vi này cung cấp cho CPU một điện áp hoạt động sạch và được điều chỉnh chính xác, đồng thời giảm thiểu việc sinh nhiệt và căng thẳng trong các thành phần cốt lõi.

Khi mua một bo mạch chủ mới, bạn có thể sẽ gặp thuật ngữ thiết kế nguồn pha trong tài liệu tiếp thị của nó, chỉ ra việc phân bổ các pha cho PCB (bảng mạch in). Thông số này thường được các nhà sản xuất quảng cáo theo định dạng “A+B” (8+2) hoặc “X+Y+Z” (16+2+2) – giá trị ban đầu trước dấu “+” chỉ số lượng pha dành cho CPU, trong khi tổ hợp sau dấu cộng liên quan đến các thành phần quan trọng khác trên bo mạch chủ (RAM, Chipset, iGPU, v.v.).

Tuy nhiên, trong những trường hợp mà số lượng pha thực sự dành cho CPU vượt quá tám, như trong các chỉ định như “18+2” hoặc cao hơn, các nhà sản xuất bo mạch chủ thường bao gồm một thiết bị được trang bị đặc biệt gọi là bộ nhân đôi. Đơn giản là, các bộ nhân đôi VRM cho phép các nhà sản xuất chia các tín hiệu điều khiển cho một pha, hiệu quả là nhân đôi số lượng pha từ góc độ điều khiển. Tuy nhiên, lợi ích có thể không đáng kể như các pha bổ sung thực sự.

Hơn nữa, việc bao gồm các bộ nhân đôi trong một thiết lập VRM “Thực sự” 8 pha mang lại cải thiện đáng kể cho quá trình pha năng lượng với chi phí sản xuất thấp hơn.

Cách Phân Biệt Giữa Cấu Hình VRM Chất Lượng Cao và Kém Chất Lượng?

Cuộn cảm trên bo mạch

Nhiều yếu tố được xem xét khi đánh giá các bo mạch chủ dựa trên chất lượng của cấu hình VRM của chúng. Ngay cả khi bạn không có kế hoạch ép xung CPU của mình, một giải pháp VRM thiết kế kém có thể phá hỏng cơ chế cung cấp năng lượng một cách đáng kể, dẫn đến hệ thống không ổn định, sự cố, BSOD và các vấn đề nghiêm trọng khác.

Dưới đây là cách phân biệt giữa cấu hình VRM hàng đầu và cấu hình không đạt kỳ vọng.

• Thiết Kế Nguồn Pha: Một trong những cách dễ nhất để xác định chất lượng của cấu hình VRM là kiểm tra trực tiếp tổng số cuộn cảm hiển thị trên bo mạch chủ của bạn. Đối với chipset cấp thấp như AMD A620, bạn nên có thể tìm thấy tối đa bốn đến sáu pha năng lượng được che giấu dưới tản nhiệt. Ngược lại, một bo mạch chủ cấp trung hoặc cao cấp tận dụng số lượng pha lớn hơn nhiều để xử lý các thành phần tiêu thụ năng lượng cao.
• Tụ Điện Kháng Rò Rỉ: Các VRM chất lượng cao sử dụng tụ điện trạng thái rắn, thường được tiếp thị là “Tụ Điện Nhật Bản,” “Tụ Điện Tối” hoặc “Tụ Điện Hi-C.” So với các đối tác điện phân của chúng, tụ điện rắn có tỷ lệ chịu đựng cao hơn nhiều và ít bị lão hóa.
• Cuộn Cảm Hợp Kim Cao Cấp: Chúng tôi khuyên bạn nên đầu tư vào một bo mạch chủ sử dụng SFC (Cuộn Cảm Siêu Ferrite) hoặc Cuộn Cảm Hợp Kim Cao Cấp vì chúng tiêu thụ ít năng lượng hơn, chống ăn mòn và tạo ra ít nhiễu điện từ hơn.

Tất nhiên, việc kiểm tra một bo mạch chủ trước khi mua không dễ dàng. Tuy nhiên, bạn luôn có thể kiểm tra kỹ lưỡng khi nó đến, sau đó gửi trả lại nếu nó không đạt yêu cầu.

Bo Mạch Chủ VRM: Người Hùng Thầm Lặng Của Máy Tính Hiện Đại

Bo mạch chủ máy tính

Về cơ bản, khái niệm về VRM có thể khá phức tạp vì nó liên quan đến nhiều thuật ngữ kỹ thuật (MOSFETs, cuộn cảm, tụ điện, bộ điều khiển PWM, v.v.) có thể không quen thuộc với người dùng PC thông thường. Mặc dù có những phức tạp như vậy, VRM của bo mạch chủ đóng vai trò nền tảng cho việc truyền tải điện áp hiệu quả đến CPU và các thành phần quan trọng khác trong PC của bạn.
